SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Digitalisering af store objekter uden markører

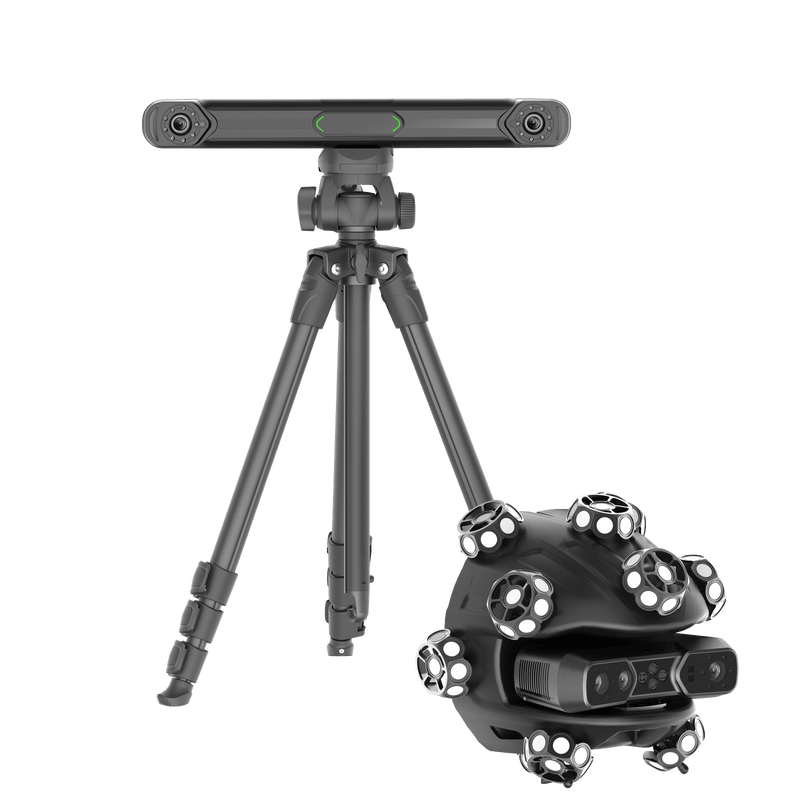

EinScan Trak er et trådløst 3D-scanningssystem med markørfri tracking og aftagelig håndscanner. Det henvender sig til professionelle brugere inden for automotive, reverse engineering, produktudvikling, ombygning af køretøjer, restaurering og industrielt design. Systemet løser den typiske konflikt mellem scanning af store flader og scanning af detaljer, fordi begge driftstilstande kan kombineres i ét projekt.

Dine fordele i korte træk:

• Arbejd uden markører: De retroreflekterende targets, der er integreret i det kugleformede scannermodul, varetager trackingen – det er ikke nødvendigt at sætte markører på glatte, store flader.
• To tilstande, ét projekt: Trackingtilstand til karrosserier og store komponenter, håndscannertilstand til detaljer og svært tilgængelige steder – data fra begge tilstande kan samles.
• Tre lasertilstande: 19+19 krydsede linjer til flader, 7 parallelle linjer til fine detaljer og kanter samt en enkelt linje til dybe boringer og fordybninger.
• Også uden for værkstedet: Kan bruges i omgivende lys på op til 110.000 lux og scanner også sorte og reflekterende overflader (producentens oplysninger).
• Scan uden afbrydelser: Fire batterier medfølger og kan udskiftes under drift – trackeren holder op til 5,5 timer, håndscanneren op til 3,5 timer.

15 m³ trackingvolumen og Wi-Fi-drift

I trackingtilstand er der 15 m³ trackingvolumen til rådighed ved en arbejdsafstand på 800–4.000 mm, og trackeren kan flyttes under scanningen for at udvide området. Forbindelsen sker trådløst via Wi-Fi 6 eller alternativt via LAN.

Opløsning, hastighed og tekstur

SHINING 3D angiver en scanningshastighed på op til 2.630.000 punkter i sekundet ved en opløsning på 0,05 til 10 mm, og forskellige opløsninger kan kombineres inden for samme projekt. Det integrerede teksturkamera på 5 MP registrerer desuden farver og materialedetaljer, f.eks. til kulturarv, forskning eller AR/VR-indhold.

Ofte stillede spørgsmål (FAQ)

Har jeg virkelig ikke længere brug for markører?

Ikke ved normal drift: Trackeren følger scannerens position via de indbyggede targets. Til anvendelser med de højeste krav til nøjagtighed anbefaler producenten dog fortsat brug af globale markører.

Hvilken software medfølger?

Scanningen udføres med EXScan Trak, som blandt andet understøtter sammenføring af forskellige scanningstilstande og opløsninger samt redigering og live-feedback under scanningen. Der medfølger desuden en 1-års licens til EXMeasure uden ekstra beregning; licenskortet ligger i pakken.

Hvad bruges EXMeasure til?

EXMeasure bruges til dimensionsanalyse og verificering af scanningsdata – med fleksibel justering, GD&T-kontrol, sammenligning med farvekort, visuel rapportering og automatisk udtræk af geometriske egenskaber.

Kan håndscanneren bruges separat?

Ja, håndscanneren er aftagelig og kan bruges selvstændigt. På den måde kan du skifte mellem trackingtilstand og håndscannertilstand alt efter objektets område.
