Revopoint Trackit SR

Revopoint Trackit SR – Præcis scanning uden markører

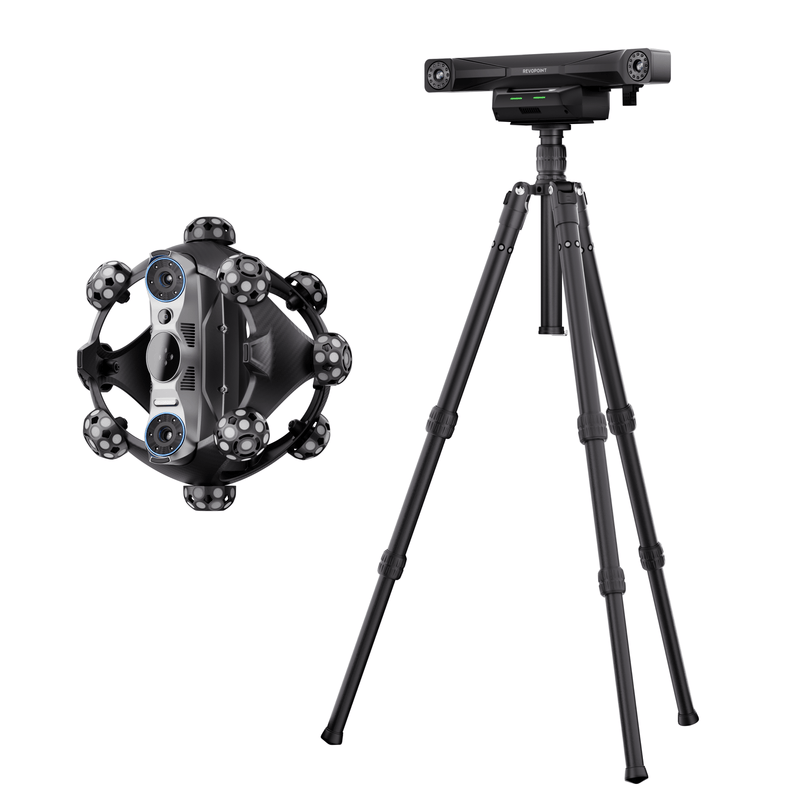

Trackit SR er et trådløst optisk 3D-scanningssystem til objekter fra 10 mm til 4 m. Et optisk trackingsystem følger løbende håndscannerens position, så det ikke er nødvendigt at anbringe markører direkte på emnet. Systemet er udviklet til kvalitetskontrol, reverse engineering, produktudvikling og dimensionskontrol i industrielle miljøer.

Overblik – Dine fordele:

• Arbejd uden markører: Den optiske tracking står for positionsbestemmelsen – ingen klæbepunkter på følsomme eller lakerede overflader.
• Tre lasermetoder: Fine, Far og Deep Hole dækker fine detaljer, store flader og dybe boringer med én enhed.
• Trådløs arbejdsgang: Scanner og tracker kommunikerer via Wi-Fi 6 – praktisk til brug i produktionen og direkte hos kunden.
• Robust kabinet: Carbonrammen og polycarbonat-kabinettet er designet til daglig brug på værkstedet.
• Direkte CAD-integration: Eksport til PLY, OBJ, STL, ASC, 3MF, GLTF og FBX uden mellemkonvertering.

Nøjagtighed og scanningshastighed

Revopoint angiver en enkeltbillednøjagtighed på op til 0,02 mm, en volumetrisk nøjagtighed på 0,02 mm + 0,04 mm/m samt op til 2.000.000 punkter i sekundet. Arbejdsafstanden er 800–2500 mm, og det optiske trackingvolumen er op til 3 m³.

Standard Edition eller CMM Edition

Begge versioner bruger den samme scanningsplatform; CMM Edition supplerer med taktil måling via målespids. Det gør det også muligt at kontrollere geometrier, hvor den optiske registrering har sine begrænsninger.

Ofte stillede spørgsmål (FAQ)

Skal jeg sætte markører på emnet?

Nej. Det optiske trackingsystem følger scannerens position løbende, så markører direkte på objektet ikke er nødvendige.

Hvilken lasermetode egner sig til hvad?

Fine Mode bruger 30 blå krydslaserlinjer for maksimal detaljedybde, Far Mode bruger 17 parallelle linjer til hurtig scanning af store objekter, og Deep Hole Mode bruger en enkelt linje til dybe hulrum og svært tilgængelige områder.

Hvad er forskellen på CMM Edition og Standard Edition?

Standard Edition er udviklet til optisk scanning, digitalisering og reverse engineering. CMM Edition supplerer med taktil måling via kontaktprobe til dimensionskontrol af geometrier, hvor optisk scanning har sine begrænsninger.

Kan dataene importeres i min CAD-software?

Scanningerne kan eksporteres i PLY, OBJ, STL, ASC, 3MF, GLTF og FBX – almindelige formater til CAD-, måleteknik- og reverse-engineering-software.
