Revopoint Trackit optisk sporing 3D-scanner

Revopoint Trackit – markerfri 3D-scanner på industriniveau

Revopoint Trackit er en højnøjagtig, markerfri 3D-scanner, der kombinerer optisk tracking med blå laserteknologi. Takket være automatisk gimbalkalibrering, dobbelte scan-tilstande og et stort trackingområde muliggør den professionelle målinger fra små dele til komplette køretøjer.

Markerfri præcision til store og små objekter

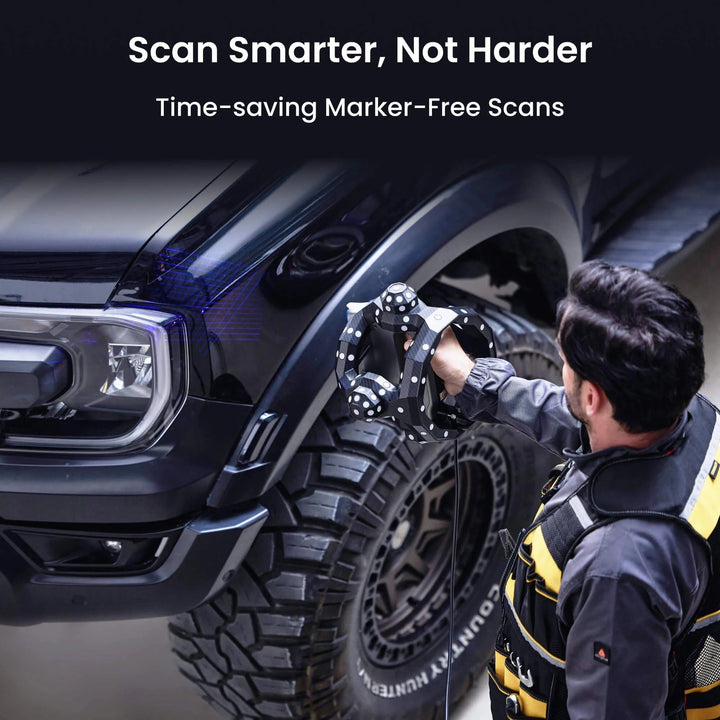

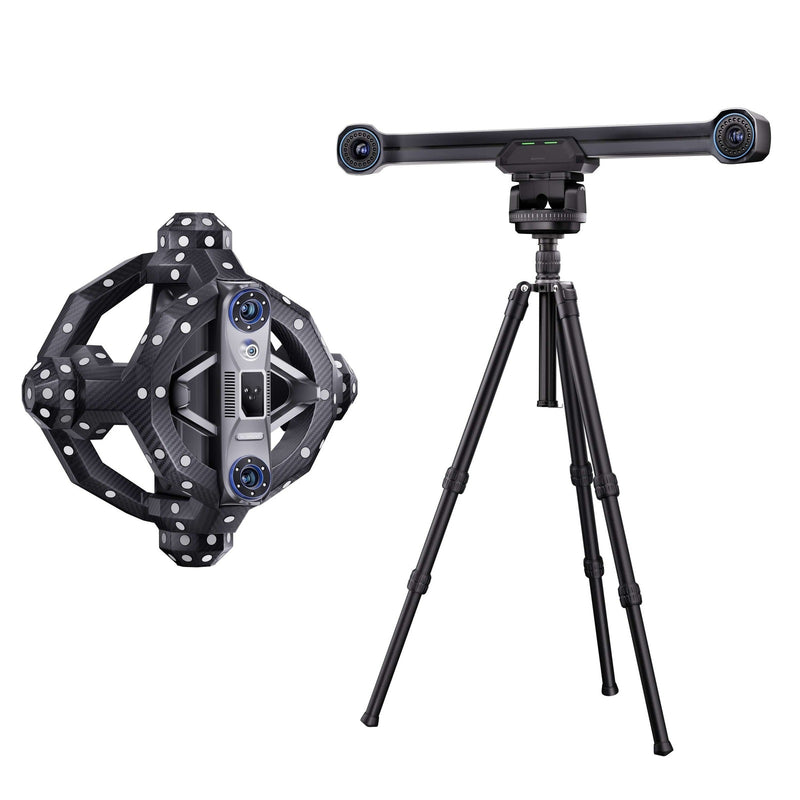

Det optiske tracking af dual-kamera systemet registrerer scannersituationen permanent og muliggør meget præcise scanninger – helt uden markører, spray eller manuel justering. Med en volumetrisk nøjagtighed på 0,025 mm + 0,04 mm × L(m) er Trackit perfekt til kvalitetskontrol, reverse engineering eller prototyping.

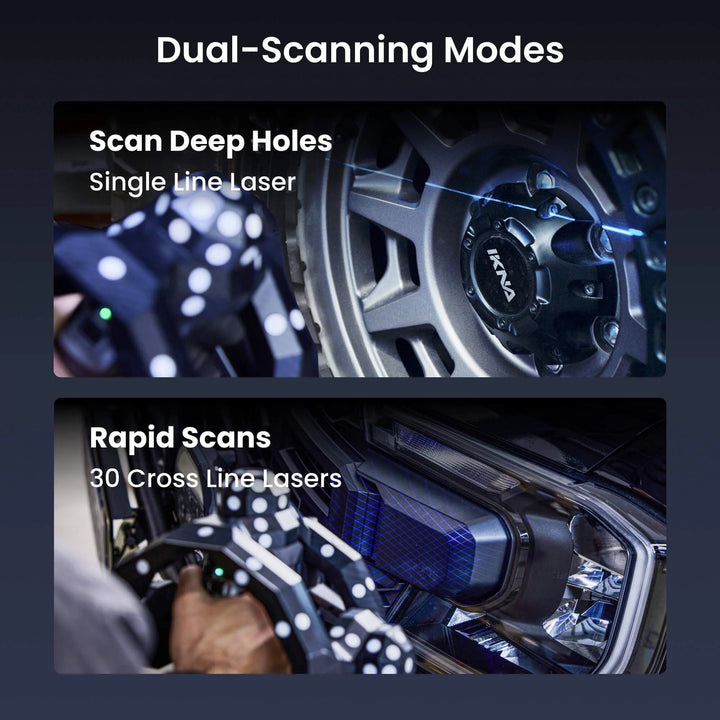

To lasersystemer til enhver geometri

Den 30-linjers cross-laser scanner store områder effektivt og registrerer også mørke eller reflekterende materialer pålideligt.
For smalle sprækker, boringer og komplekse geometrier sikrer single-line laseren maksimal detaljedybde.

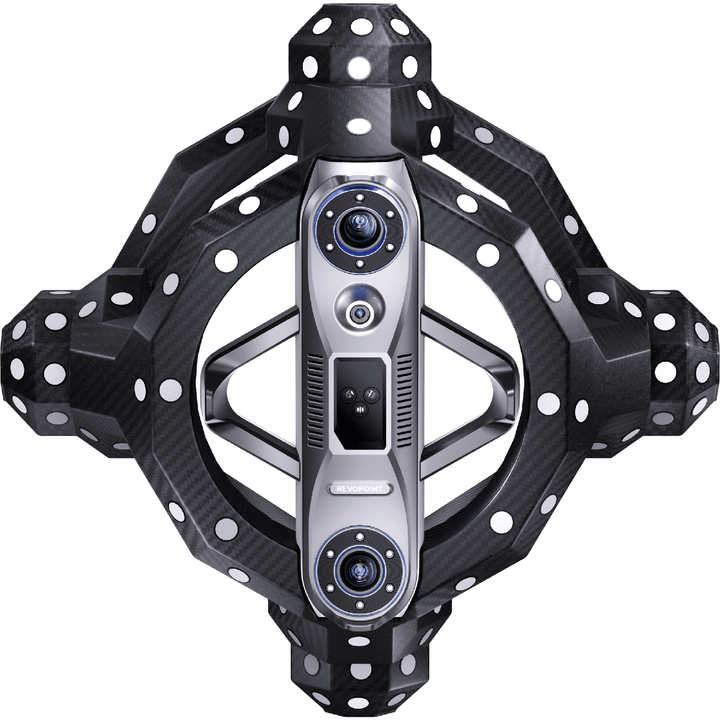

Stabil, let og designet til store scanområder

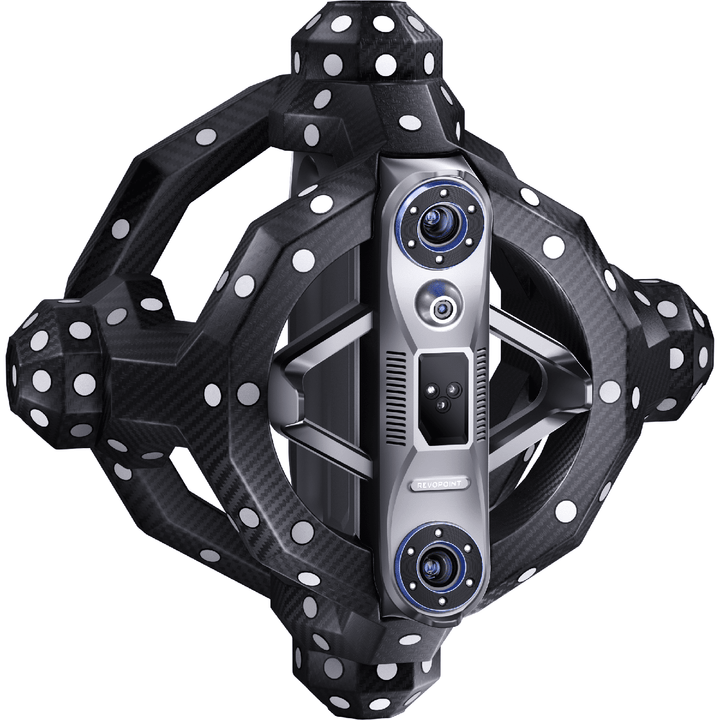

Den lette kulfiber-ramme sikrer høj stivhed og præcise resultater selv ved langvarig brug.

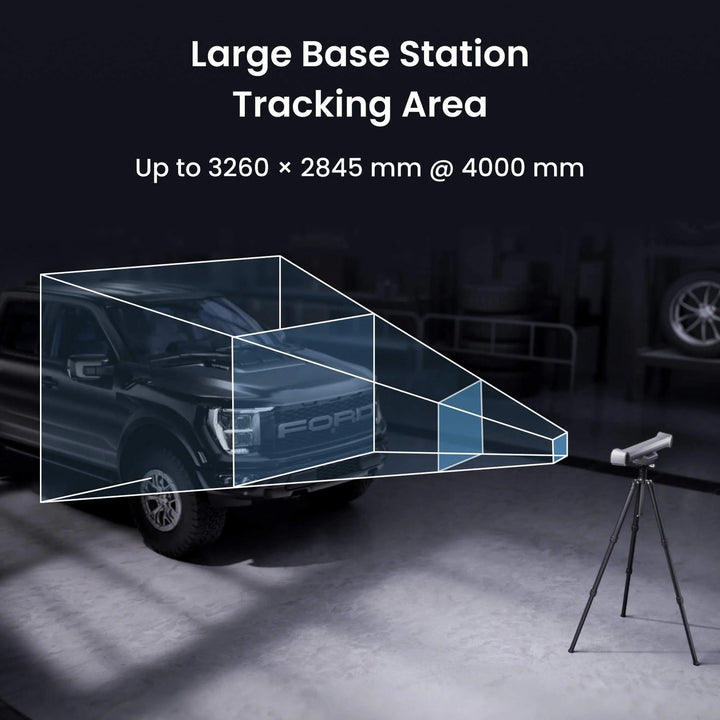

Trackeren dækker et trackingvolumen på op til 11 m³ – ideel til komponenter i størrelsen 10 mm til 6 m, inklusive maskiner, møbler, bildel eller komplette biler.

Effektive workflows gennem automatisk kalibrering

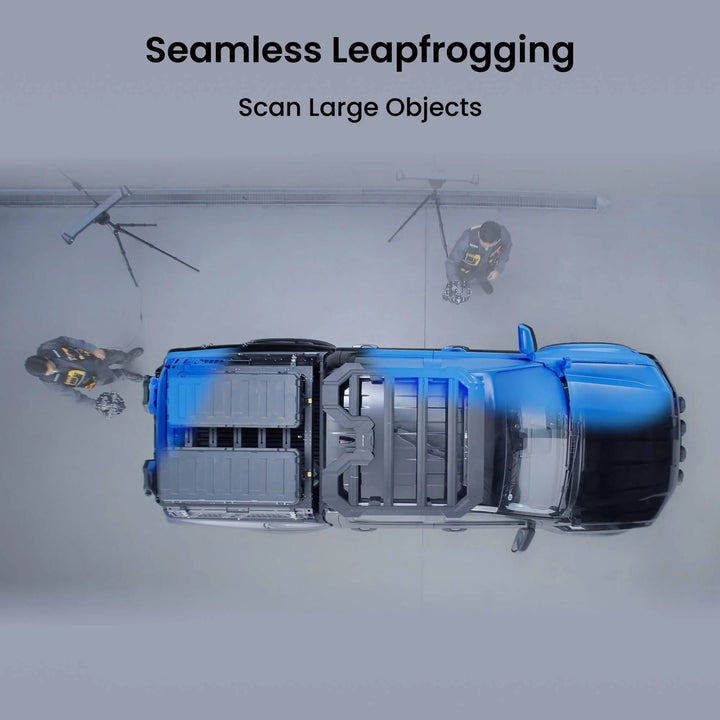

Den automatiske dual-akse gimbal sparer omkring 50 % af opsætningstiden. Store objekter kan scannes segmentvis med "Leapfrogging" og sømløst sammensættes i trackingsystemet.

Software & CAD-Integration

Revo-softwaren tilbyder live-forhåndsvisning, automatisk mesh-fusion, redigering og eksport til PLY, OBJ, STL, FBX, 3MF, GLTF og flere formater.
Til professionelle anvendelser kan Revo Measure (måle- & QC-værktøjer) og Revo Design (Scan-to-CAD) integreres i workflowet.

Tekniske data (uddrag)

Scanner

• Enkeltramme-nøjagtighed: 0,02 mm

• Fused Point Distance: 0,05 mm

• Scanrate: 1.500.000 punkter/s

• Laser: 30 krydslinjer + 1 enkelt blå laser

• Arbejdsafstand: 200–400 mm

• Enkeltoptagelse: op til 320 × 215 mm

• Vægt: 1,2 kg

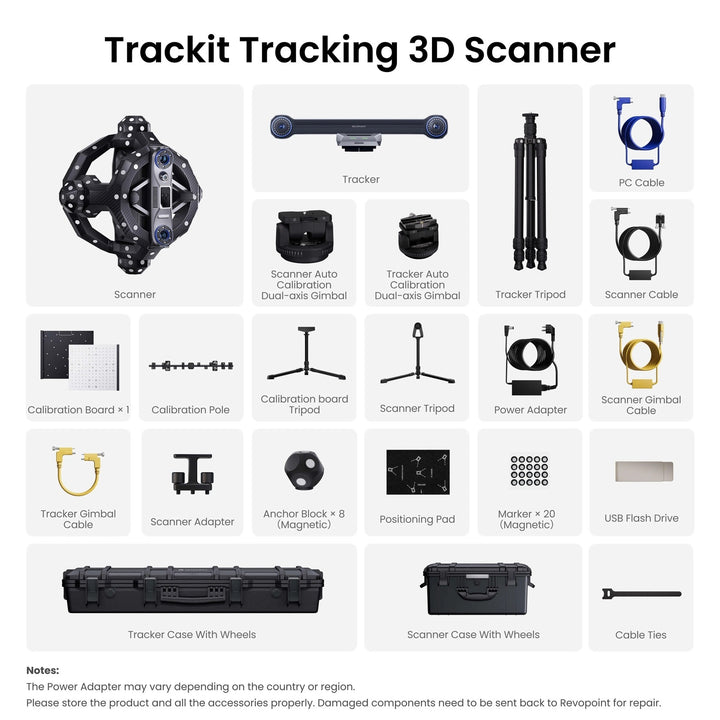

Tracking-station

• Volumetrisk nøjagtighed: 0,02 mm + 0,04 mm × L(m)

• Trackingvolumen: 11 m³

• Arbejdsafstand: 1500–4000 mm

• Vægt: 2,0 kg

• Automatisk gimbalkalibrering

Kompatibilitet & formater

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Windows & macOS kompatibel
