Revopoint Metrohub

Revopoint Metrohub – Automatiserede 3D-scanninger, industriel præcision

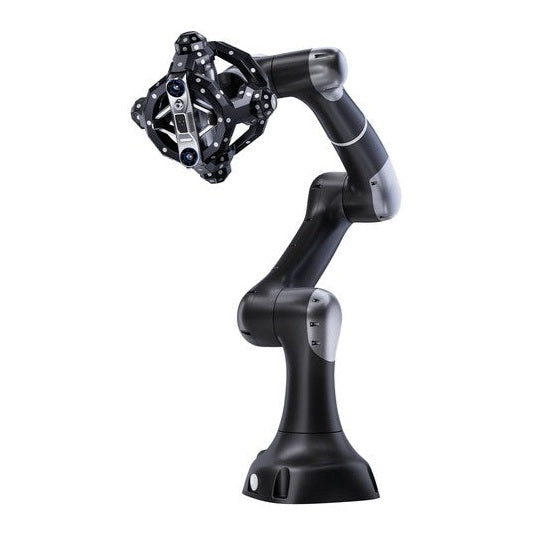

Revopoint Metrohub er et komplet automatiseret 3D-scanningssystem, der kombinerer den højpræcise Trackit Optical Tracking 3D Scanner med den seksaksede kollaborative robot Vbot 9. Det er udviklet til industriel kvalitetskontrol, reverse engineering og serieproduktion. Systemet løser udfordringen med manuel håndtering og leverer meget nøjagtige, reproducerbare måleresultater.

Overblik – Dine fordele:

• Komplet system: Automatiserede 3D-scanninger og målinger med minimal manuel håndtering giver effektive arbejdsgange.
• Høj præcision: Volumetrisk nøjagtighed på op til 0.025 mm + 0.04 mm × L (m) sikrer pålidelige måleresultater.
• Robotautomatisering: Den 6-aksede cobot Vbot 9 med en arbejdsradius på 919 mm muliggør præcise og reproducerbare scanninger.
• Hurtig dataindsamling: Registrerer op til 1.500.000 punkter i sekundet til detaljerede punktskyer og hurtig analyse.
• Intuitiv programmering: Enkel robotprogrammering med Drag-to-Teach, CAD-to-Path og Vision-to-Path uden traditionel kodning.

Markeringsfri optisk tracking

Trackit Optical Tracking 3D Scanner registrerer op til 1.500.000 punkter i sekundet ved hjælp af 30 blå krydslaserlinjer og en blå enkeltlaserlinje. Denne teknologi muliggør præcise scanninger uden at anbringe markører direkte på emnet, hvilket reducerer forberedelsestiden.

Fleksibel 6-akset cobot Vbot 9

Den kollaborative robotarm Vbot 9 har en arbejdsradius på 919 mm, en maksimal nyttelast på 5 kg og en gentagelsesnøjagtighed på ±0.03 mm. Integrerede 6-aksede kraftsensorer overvåger belastning og bevægelse i realtid for at sikre en sikker drift.

Ofte stillede spørgsmål (FAQ)

Hvilken software bruges til analyse og viderebehandling af scanningsdataene?

Metrohub-systemet er fuldt integreret i Revopoints softwareøkosystem. Med Revo Measure kan brugerne udføre avancerede inspektioner og målinger, mens Revo Design bruges til reverse engineering og oprettelse af digitale modeller.

Er Metrohub-systemet egnet til brug i nærheden af mennesker?

Ja, Vbot 9 er designet som en kollaborativ robot (cobot). Dens integrerede 6-aksede kraftsensorer muliggør en hurtig reaktion på uventet kontakt, hvilket understøtter sikker drift i nærheden af medarbejdere, forudsat at installationen opfylder de gældende sikkerhedskrav.
