E3D PT100-temperatursensor

E3D PT100-temperatursensor – præcis måling op til 500 °C

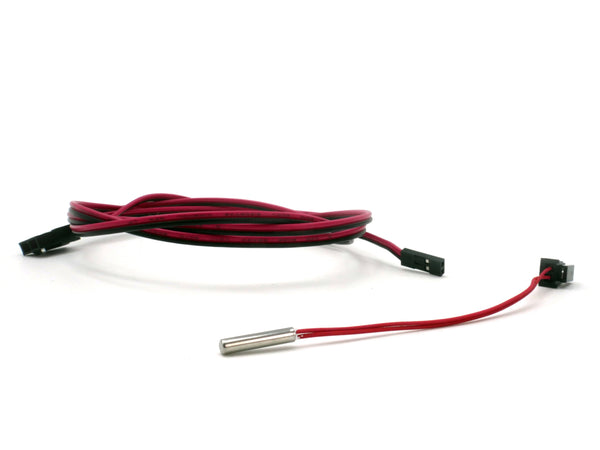

PT100-temperatursensoren fra E3D er en patronsensor til E3D HeaterBlocks i patronformat. Den erstatter eller supplerer temperaturmålingen i hotenden og er beregnet til brugere, der arbejder med højtemperaturmaterialer og ønsker en mere præcis temperaturregistrering end med simple termistorer. Ifølge E3D muliggør den højere printtemperaturer med bedre nøjagtighed og enklere montering.

Dine fordele i korte træk:

• Egnet til høje temperaturer: Udviklet til op til 500 °C – dermed også anvendelig til tekniske filamenter uden for det typiske PLA/PETG-område.
• Patronformat: Med en diameter på 3 mm og en længde på 15 mm sidder sensoren direkte i sensorboringen på HeaterBlocken i stedet for at skulle skrues eller limes besværligt fast.
• Stikforbindelse: Molex-Microfit-3.0-stikket gør udskiftning ved vedligeholdelse eller ombygning af hotenden til en enkel stikforbindelse i stedet for loddearbejde.
• Tydelig kabelføring: 50 mm rødt kabel – holdt kort for nem føring i printhovedet og let genkendelse i kabelbundtet.
• Letvægt: Den samlede vægt på cirka 15 g belaster praktisk taget ikke de bevægelige akser.

Hvorfor PT100 i stedet for en termistor?

En PT100 fungerer med en defineret platinmodstand og kan måle helt op til den angivne grænse på 500 °C, hvor mange standardtermistorer allerede har nået grænsen for deres måleområde. Til hotender med høj temperatur er det en forudsætning for overhovedet at kunne regulere temperaturen pålideligt.

Planlæg et forstærkerkort

E3D gør udtrykkeligt opmærksom på, at der i de fleste tilfælde er behov for et forstærkerkort samt en ledig 5 V-, GND- og signalpin på bundkortet. Hvis du kontrollerer dette på forhånd, undgår du den hyppigste fejlkilde ved ombygningen.

Ofte stillede spørgsmål (FAQ)

Kan jeg tilslutte sensoren direkte til mit bundkort?

Som regel ikke. Producenten oplyser, at der normalt kræves et forstærkerkort samt en ledig 5 V-pin, GND og en signalpin. Kontrollér før købet, om dit kort har en PT100-indgang, eller om du også har brug for en forstærker.

Passer sensoren i min hotend?

Den er udviklet til E3D HeaterBlocks i patronformat. Patronen har en diameter på 3 mm og en længde på 15 mm – sensorboringen i din HeaterBlock skal kunne rumme disse mål.

Er en kabellængde på 50 mm tilstrækkelig?

Kablet er bevidst holdt kort og ender i et Molex-Microfit-3.0-stik, som er beregnet til forlængelse via det eksisterende kabelbundt eller et forstærkerkort. Du bør derfor planlægge en passende forlængelse.
