CreatBot-trinmotordriver TB6600 – målrettet reparation af en akse

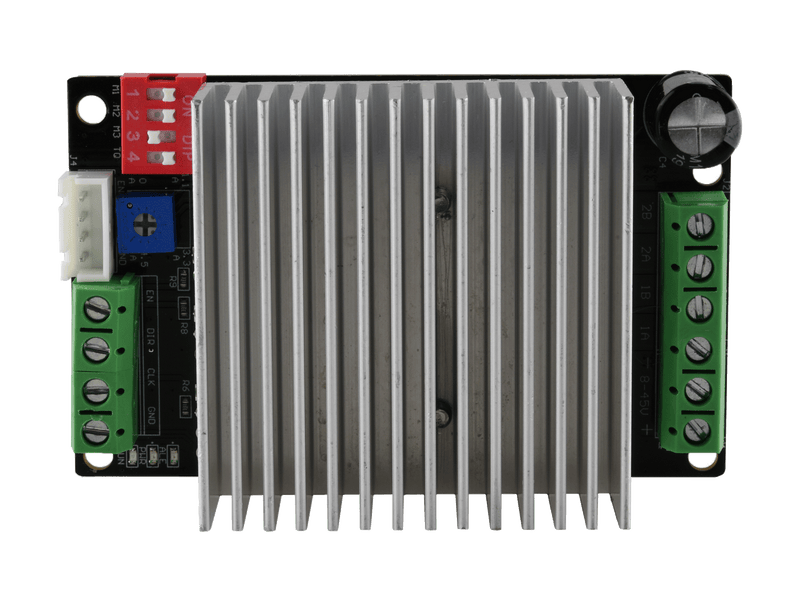

TB6600 er det trinmotordrivermodul, som CreatBot monterer i storformatprinterne D600, D600 Pro og F1000. Som reservedel erstatter det en defekt driver, når en akse mister trin, bevæger sig hakkende eller slet ikke starter. Det er beregnet til operatører og serviceteknikere, der vil afhjælpe fejlen på modulniveau i stedet for at udskifte hele elektronikken.

Overblik – dine fordele:

• Klar modeltilpasning: Beregnet af producenten til CreatBot D600, D600 Pro og F1000 – ingen tilpasning eller omlodning nødvendig.
• Dækker flere akser: På D600 og D600 Pro (ældre version) sidder TB6600 på X-, Y- og Z-aksen – én type til tre monteringspositioner.
• Også til de nye versioner: På den nye version af D600 og D600 Pro med servodrev på X- og Y-aksen anvendes TB6600 fortsat til Z-aksen.
• Praktisk som lagerreservedel: Med en vægt på 6 g kan modulet opbevares pladsbesparende på værkstedet.

Hvilken akse har brug for TB6600?

Ifølge producentens tilslutningstabel styrer TB6600 X-, Y- og Z-aksen på D600 og D600 Pro, mens den på de nye versioner af disse modeller kun styrer Z-aksen. På F1000 styrer den Z-aksen og ekstruderen.

Ikke til alle CreatBot-modeller

I F430, F160, F160 Peek, DE Plus, DX og DX Plus anvendes udelukkende TMC 2208 og THB6032 – TB6600 er derfor ikke en passende reservedel til disse printere.

Ofte stillede spørgsmål (FAQ)

Passer TB6600 i min D600 Pro?

Ja, hvis den pågældende akse ifølge producentens tabel er udstyret med en TB6600. På den ældre D600 Pro gælder det X-, Y- og Z-aksen, mens det på den nye version kun gælder Z-aksen – X og Y drives her af servoer.

Kan jeg bruge den til at udskifte ekstruderdriveren?

Kun på F1000: Her er ekstruderen udstyret med en TB6600. På D600 og D600 Pro sidder der en THB6032 på E-aksen, så TB6600 kan ikke bruges som erstatning.

Hvordan kan jeg se, om driveren faktisk er defekt?

Typiske tegn er tab af trin, brummen eller stilstand på en enkelt akse, mens de øvrige akser fungerer normalt. Da TB6600 er monteret identisk på flere akser, kan mistanken afgrænses ved at bytte modulet mellem to akser.
