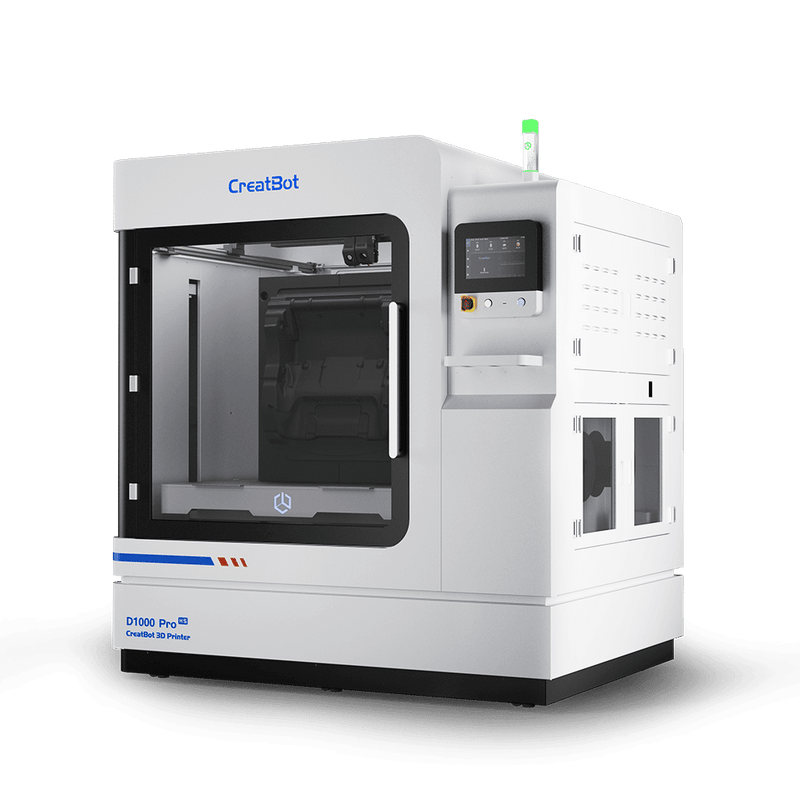

CreatBot D1000 Pro HS

Industriel storformat 3D-printer til højhastighedsproduktion og ingeniørkomponenter

CreatBot D1000 Pro HS sætter nye standarder for additiv fremstilling i industriel skala. Med et massivt byggevolumen på over en kubikmeter, et aktivt opvarmet kammer op til 80 °C og det nye high-speed-setup (HS) er denne produktionsplatform designet til kompromisløs 24/7-drift. Uanset om det er højstyrke funktionsprototyper, præcise støbeforme eller færdige seriekomponenter – kombinationen af op til 420 °C dysetemperatur og en maksimal ekstrusionshastighed på 90 mm³/s muliggør hurtig og forvrængningsfri bearbejdning af avancerede kompositmaterialer (som UltraPA-CF) direkte i produktionen.

På et øjeblik: Højdepunkterne ved CreatBot D1000 Pro HS

• Kæmpestort byggevolumen: Reelt udskriftsvolumen på $1050 \times 1050 \times 1050\text{ mm}$ til store objekter i ét stykke uden efterfølgende samling.

• Maksimal højhastighedsydelse: Udskriftshastigheder op til 300 mm/s takket være en vægtoptimeret ekstruderenhed og en high-flow smeltezone med op til 90 mm³/s gennemstrømning.

• Avanceret termostyring: Aktivt opvarmet byggekammer op til 80 °C med dobbelt isolering samt integreret filament-tørrekammer (0–70 °C) mod fugtoptagelse.

• Fuldautomatisk AI-kalibrering: Eddy-current-sensorer med $0,001\text{ mm}$ præcision til byggepladen samt HD-makrokameraer til fuldautomatisk XYZ-dyseoffset.

• Dobbelt dyse-lukker system: Automatisk hævede dyser med mekanisk lukkeanordning forhindrer materialelækage og krydskontaminering ved multimaterialeprint.

• Industriel proces­sikkerhed: Kraftig stålkabinetkonstruktion (675 kg), lukket sikkerhedsdør (Safety Door Lock) og backup-tilstand ved filamentudløb.

Ubegrænset skalering med ekstremt holdbare materialer

Storformatprint i standardmaterialer som PLA rammer hurtigt mekaniske grænser i industrien, mens ABS ved disse dimensioner har tendens til kraftig warping. D1000 Pro HS løser dette problem med sine hotends, der kan nå op til 420 °C, kombineret med det aktivt opvarmede kammer på 80 °C.

Dette eliminerer effektivt den termiske spænding i komponenten og sikrer fremragende lagfusion. Ud over standard- og tekniske filamenter (nylon, PC, ASA) håndterer systemet problemfrit højstyrkekompositmaterialer som UltraPA-CF (kulfiber-nylon). Det muliggør produktion af komponenter med en trækstyrke på op til 80 MPa og varmebestandighed op til 150 °C på få dage.

💡 Praktisk case-studie: Faurecia (bileftermarked)

Faurecia bruger CreatBot D1000 Pro HS til udvikling af højtydende sædeforme til OEM’er som Audi, VW, Nissan og GM. For at modstå tryk på op til 100 MPa blev formene printet i kulfiberforstærket nylon med 50 % infill. D1000 Pro HS leverede en fremragende strukturel integritet, som bestod alle valideringstest.

Det termiske dilemma løst: Z-Axis Magic Box & varmealgoritme

Et kendt problem ved industrielle storformatprintere: Når temperaturen i byggekammeret stiger, udvider printerens metalstruktur sig minimalt. Disse mikro-deformationer fører ved konventionelle systemer til lagforskydning og målfejl.

CreatBot eliminerer denne risiko med to patenterede teknologier:

1. Intelligent varmealgoritme: Forudser uregelmæssige termiske deformationer i strukturen og modvirker aktivt disse.

2. Z-Axis Magic Box-teknologi: Kompenserer for den termiske udvidelse af rammen og byggeplatformen i realtid.

3. Masse i stedet for deformation: Den ekstremt robuste stålkonstruktion vejer netto 675 kg. Jo tungere systemet er, desto mindre følsomt er det over for mekaniske vibrationer og termiske påvirkninger.

Mikrometernøjagtighed: Automatisk kalibrering

For at sikre perfekte udskrifter fra første lag på trods af enorme løftekrafter og dimensioner, er printeren udstyret med højpræcise automationssystemer:

• Eddy Current-nivellering: Måler afstanden til byggepladen kontaktløst med højfrekvent elektromagnetisk sensorik. Med en nøjagtighed på $0,001\text{ mm}$ (99 % mere præcis end klassiske touch-prober) scanner og korrigerer systemet platformen på kun 60 sekunder.

• Uafhængig Quad-Z-akse: Fire separate servomotorer styrer hver hjørne af platformen individuelt for at sikre absolut parallelitet med X/Y-broen.

• Visuel XYZ-kalibrering: Forskydningen mellem de to dyser (Nozzle Offset) måles fuldautomatisk via AI-billedgenkendelse med et integreret HD-makrokamera ($0,02\text{ mm}$ XY-præcision) og dobbelte fotoelektriske sensorer ($0,005\text{ mm}$ Z-præcision).

Tekniske data og specifikationer

Leveringsomfang: Industrielt pakke til øjeblikkelig brug

CreatBot D1000 Pro HS leveres som en fuldt samlet produktionsenhed. Leveringsomfanget inkluderer:

• CreatBot D1000 Pro HS industris 3D-printer

• Integreret 10-tommer touchscreen betjeningspanel

• Magnetisk, varmebestandig udskiftelig trykmåtteplatform

• Integreret True-External-Air-kølesystem (medicinsk kølepumpe)

• HEPA- og aktivkulfiltrekombination (forudinstalleret)

• Værktøjssæt til vedligeholdelse og dysemontering

• Strømkabel og USB-datamedie med softwarepakke (CreatWare, profiler til OrcaSlicer/Cura)

• Detaljeret brugervejledning og kalibreringsprotokol
