Creality 3D 42-26-trinmotor

Creality 3D 42-26-trinmotor – udskiftningsmotor til Ender S1

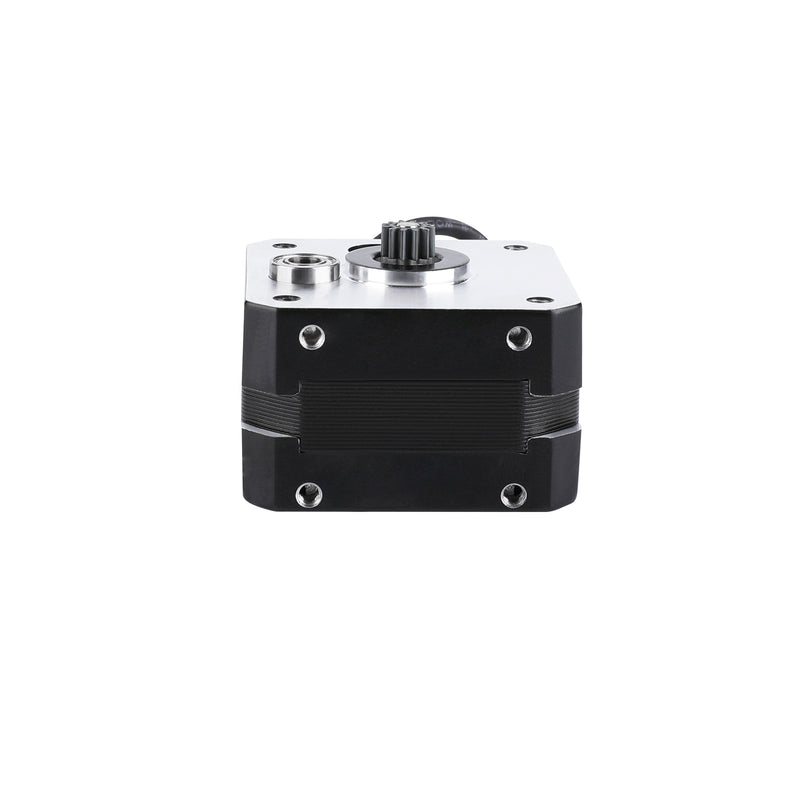

Creality 3D 42-26 er en kompakt trinmotor i NEMA-17-format (42 × 42 × 26 mm) til Creality-printere i Ender-3-S1-serien og Ender-5 S1. Den erstatter en defekt eller slidt aksel- eller ekstrudermotor, uden at beslag eller kabelføring skal tilpasses.

Dine fordele i korte træk:

• Præcis pasform: Standard-NEMA-17-design med en byggedybde på 26 mm – passer i de eksisterende motorbeslag på Ender-3 S1 og Ender-5 S1, så ombygning er ikke nødvendig.
• 1,8° trinvinkel: 200 fulde trin pr. omdrejning svarer til fabriksindstillingen, så de eksisterende Steps/mm-værdier i firmwareprofilen kan forblive uændrede.
• 0,84 A pr. fase: Passer til driverstrømmen på Creality-mainboards – ingen efterjustering af VREF-indstillingerne ved en 1:1-udskiftning.
• 12 V og 24 V: Kan anvendes i både ældre og nyere Creality-systemer og er ifølge producenten godkendt til begge spændingsniveauer.
• Kompakt vægt: Med sine 161 g holdes den bevægelige masse lav – relevant ved brug som Direct-Drive- eller akselmotor.

Kompakt NEMA-17-design med 26 mm dybde

Det korte design på 42 × 42 × 26 mm sparer plads og vægt sammenlignet med længere NEMA-17-motorer. Derfor er den velegnet til positioner, hvor motoren bevæges med.

Udviklet til lange printforløb

Med 0,84 A pr. fase arbejder motoren inden for det typiske strømområde for Creality-driverne. Producenten angiver, at den derfor også opretholder en ensartet ekstrudering under lange printopgaver.

Ofte stillede spørgsmål (FAQ)

Passer motoren også i andre printere end Ender-3 S1 og Ender-5 S1?

Den er angivet som egnet til Ender-3-S1-serien og Ender-5 S1. Mekanisk er der tale om et standard-NEMA-17-design med en dybde på 26 mm – ved andre printere bør Du på forhånd sammenligne byggedybde, akseludformning og stikbenenes fordeling med din eksisterende motor.

Skal jeg ændre noget i firmwaren efter udskiftningen?

Ved udskiftning med en identisk motor: nej. Trinvinklen på 1,8° svarer til 200 trin pr. omdrejning og dermed fabriksindstillingen. Hvis Du monterer motoren et andet sted eller bruger den med en anden udveksling, skal Steps/mm justeres tilsvarende.

Fungerer motoren på både 12 V- og 24 V-boards?

Ja, den er angivet til Creality-systemer med 12 V og 24 V. Det afgørende er den indstillede driverstrøm, som bør passe til 0,84 A pr. fase.
