BTT TMC2209 V1.3 – Støjsvag drift via UART

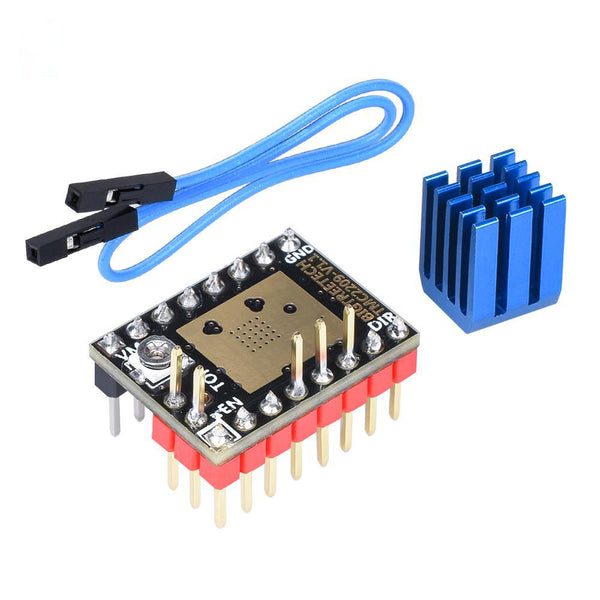

TMC2209 V1.3 er en trinmotordriver i modulformat til 3D-printerbundkort med udskiftelige driversokler. Den styres klassisk via Step/DIR og kan desuden konfigureres via UART i stedet for at fastlægge motorstrøm og microstepping med potentiometeret og jumpere. Den henvender sig derfor til alle, der ønsker at køre deres akser med finere opløsning og mere støjsvagt.

Overblik – dine fordele:

• UART-konfiguration: Indstillingerne kan justeres via software i stedet for med en skruetrækker på potentiometeret – praktisk ved finjustering af enkelte akser.
• Belastningsevne: 2,8 A spidsstrøm pr. spole ved 5,5 til 28 V motorspænding – reserve til kortvarige belastningsspidser.
• StallGuard4: Driveren udsender et signal, når motoren ikke drejer som forventet – grundlaget for belastningsafhængige funktioner i firmwaren.
• CoolStep: Regulerer strømmen dynamisk efter belastningen; producenten angiver besparelsen til 75 %.
• Kompakt: Vejer kun 5 g og har en logikspænding på 3,3 til 5 V – passer til almindelige logikniveauer på bundkort.

256 microsteps for finere bevægelse

Den fleksible microPlyer-interpolation genererer ifølge producenten op til 256 microsteps og opdeler dermed motorbevægelsen finere, end det indgående Step-signal angiver.

Spændingsområde til 12- og 24-V-systemer

Med et motorspændingsområde på 5,5 til 28 V fungerer driveren både i 12- og 24-V-systemer. Logiksiden accepterer 3,3 til 5 V.

Ofte stillede spørgsmål (FAQ)

Kan jeg også bruge driveren uden UART?

Ja. Ud over UART understøtter TMC2209 V1.3 klassisk Step/DIR-styring. Uden UART-forbindelse bortfalder konfigurationen via firmwaren dog.

Passer driveren til mit bundkort?

Der er tale om et stikmodul til boards med udskiftelige driversokler. Kontrollér før køb, om dit bundkort har udskiftelige drivere og fungerer med en logikspænding på 3,3 til 5 V.

Hvad bruges StallGuard4 til i praksis?

StallGuard4 registrerer en blokeret eller unormalt kørende motorakse og melder det til bundkortet. Om og hvordan denne information bruges, afhænger af bundkortet og firmwaren.
