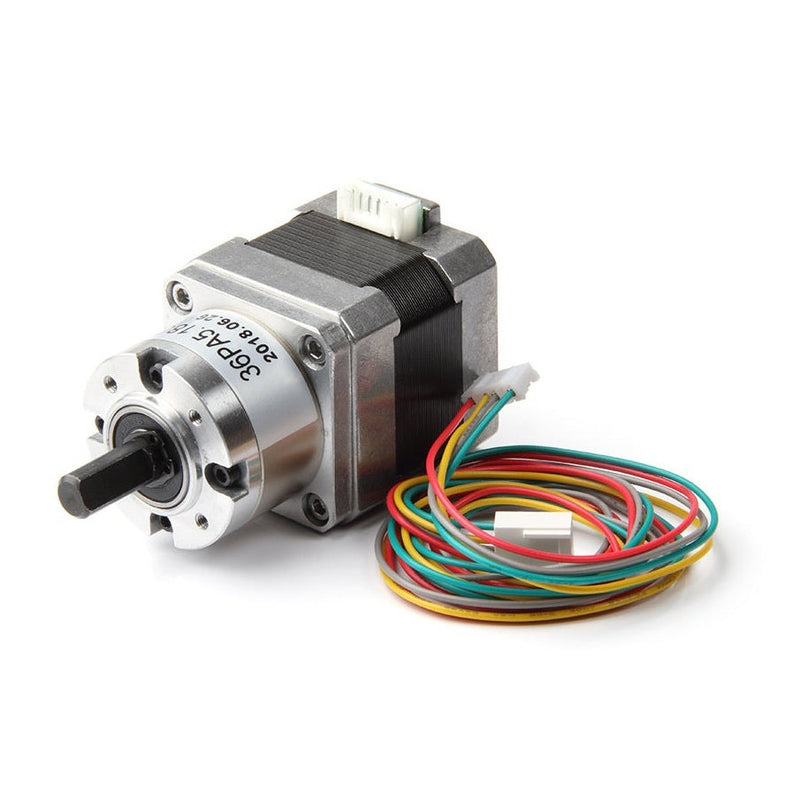

Bondtech Nema17 40+28 mm gearet stepmotor med 20 mm D-aksel

Bondtech Nema17-gearmotor – Drejningsmoment til krævende ekstrudere

Bondtech Nema17 er en stepmotor med integreret gear (udveksling 5,18:1), bestående af en 40 mm motorenhed og en 28 mm gearenhed. Den er beregnet til brugere, der vil bygge eller udskifte et ekstrudertræk med højere drejningsmoment – for eksempel når et Direct-Drive-setup når sine grænser ved seje materialer eller høje flowhastigheder.

Overblik – dine fordele:

• Integreret gear: Udvekslingen på 5,18:1 øger det anvendelige drejningsmoment på udgangsakslen, uden at der skal monteres et eksternt gear.
• 8 mm D-aksel: Den affladede aksel overfører drejningsmomentet formsluttende – tandhjul og drivhylstre sidder fast uden at glide.
• Standard Nema17-montering: Hulcirkel på 28 mm med 4x M3 svarer til det gængse Nema17-mønster og passer derfor til mange eksisterende beslag.
• 1,8° skridtvinkel: 200 fulde skridt pr. omdrejning kombineret med gearudvekslingen giver en fin opløsning ved udgangen.
• Beregnet til kontinuerlig drift: Bondtech angiver en konstruktion, der er beregnet til lang levetid, samt et højt drejningsmoment.

Gear og drejningsmoment

Udvekslingen på 5,18:1 omdanner motorens omdrejningshastighed til kraft – præcis det, en ekstruder har brug for, når filamentet skal fremføres. Den maksimale indgangsstrøm er 1,2 A, hvilket bør tages i betragtning ved konfigurationen af driveren.

Mål og montering

Den samlede konstruktionslængde består af en motorlængde på 40 mm og en gearsektion på 28 mm. Hertil kommer den 20 mm lange D-aksel med en diameter på 8,0 mm. Med en vægt på 406 g er motoren betydeligt tungere end en enkel Nema17.

Ofte stillede spørgsmål (FAQ)

Passer motoren på alle Nema17-beslag?

Borehullerne svarer med en hulcirkel på 28 mm og 4x M3 til Nema17-standarden. Pladsforholdene skal dog kontrolleres: På grund af det 28 mm lange gearmodul er motoren længere end en almindelig Nema17, og udgangsakslen har 8,0 mm i stedet for de sædvanlige 5 mm.

Hvordan skal jeg indstille driverstrømmen?

Producenten angiver en maksimal indgangsstrøm på 1,2 A. Driveren bør konfigureres tilsvarende, og denne værdi må altså ikke overskrides.

Er motoren egnet til et bevægeligt printhoved?

Med en vægt på 406 g er den tung. På et hurtigt bevægeligt Direct-Drive-hoved øger det den bevægelige masse mærkbart – til Bowden-opbygninger eller fastmonterede ekstrudere er det uproblematisk.
