Bondtech-motorkabel JST-XH6 – PC2510

Bondtech-motorkabel JST-XH6 – PC2510 – motortilslutning uden lodning

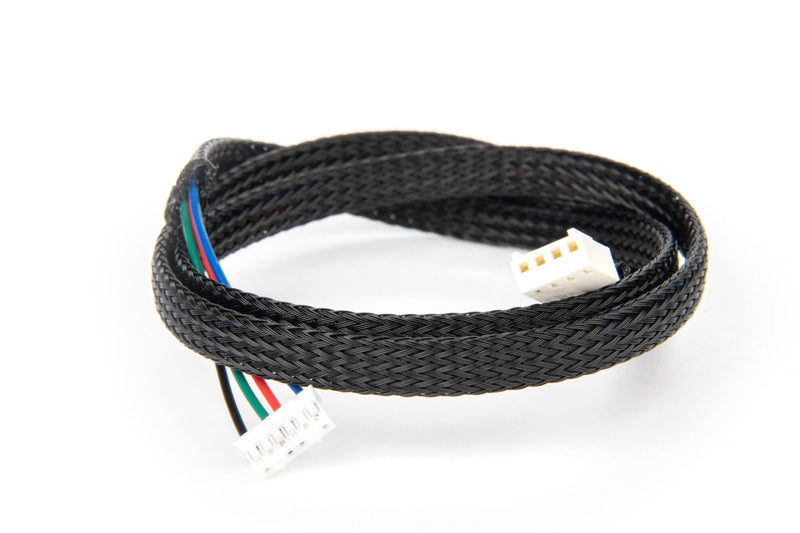

Færdigkonfektioneret motorkabel med PC2510-stik (4-polet) på controllersiden og JST-XH6-stik (6-polet) på motorsiden. Beregnet til alle, der vil tilslutte en stepmotor med JST-XH6-tilslutning til et board med PC2510-bøsning uden selv at skulle crimpe kontakter eller fremstille adaptere.

Overblik – dine fordele:

• Stikkombination: PC2510 4-pin til JST-XH6 6-pin – forbinder to tilslutningsstandarder direkte uden mellemstik.
• 70 cm længde: tilstrækkelig reserve til at nå fra boardet i bunden af kabinettet til ekstrudermotoren på printhovedet og føre ledningen pænt i kabelkæden.
• Defineret pin-konfiguration: tilslutningen 1→1, 2→4, 3→3, 4→6 er dokumenteret, så du kan kontrollere, om den passer til din opsætning, før du tilslutter kablet.
• Afstemt fra fabrikken: Bondtech oplyser, at kablet som standard er forbundet til den 40 mm lange Nema17-gearmotor.
• Kun 17 g: belaster bevægelige akser og kabelkæder minimalt.

70 cm kabellængde til fleksibel føring

Med 70 cm rækker kablet i de fleste opbygninger fra mainboardet til ekstruderen på portalen. Dermed kan ledningen føres langs eksisterende kabelveje i stedet for at blive strammet over en kort strækning.

Kontrollér pin-konfigurationen før montering

Tilslutningen følger skemaet PIN 1→1, 2→4, 3→3, 4→6 mellem controller- og motorsiden. Hvis din motor eller dit board afviger fra dette, skal tilslutningen tilpasses – et forkert tilsluttet motorkabel kan beskadige drivere.

Ofte stillede spørgsmål (FAQ)

Passer kablet til alle Nema17-motorer?

Nej. Det er fra fabrikken forbundet til den 40 mm lange Nema17-gearmotor fra Bondtech. På motorsiden kræves en JST-XH6-tilslutning, og pin-konfigurationen skal passe til den pågældende motor – kontrollér dette ud fra skemaet, før du tilslutter kablet.

Hvorfor har motorsiden seks pins, mens controllersiden kun har fire?

JST-XH6-stikket har seks poler, men kun fire ledere anvendes: PIN 1, 4, 3 og 6 på motorsiden svarer til PIN 1 til 4 på controllersiden. To positioner i det 6-polede stik forbliver ubenyttede.

Kan jeg forkorte eller forlænge kablet?

Kablet leveres færdigkonfektioneret i en længde på 70 cm. Ændringer af længden kræver, at kontakterne crimps på ny – hvis du vil undgå dette, bør du planlægge de 70 cm i kabelføringen.
