Bondtech-motorkabel JST-XH4 med strømpe

Bondtech-motorkabel JST-XH4 med strømpe – pæn motorkabelføring på 700 mm

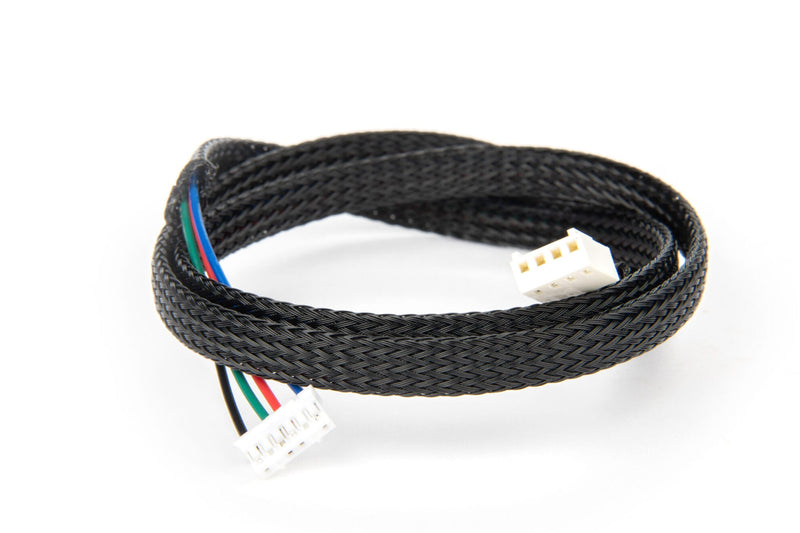

Bondtech-motorkablet er et strømpebeklædt tilslutningskabel, der forbinder ekstruderens stepmotor med controlleren. Med en længde på 700 mm kan det også dække længere afstande mellem bundkort og motor og er fra fabrikken forberedt til Bondtechs 40 mm lange Nema17-gearmotor – beregnet til ombygninger, ekstruderopgraderinger og udskiftning af beskadigede motorledninger.

Overblik – dine fordele:

• 700 mm længde: nok ekstra længde til at føre kablet pænt i rammen i stedet for at spænde det.
• JST-XH4 til JST-XH6: passende stik kombination til controllersiden (4 ben) og motorsiden (6 ben) uden besværlig brug af adaptere.
• Tekstilbeklædning (strømpe): holder lederne samlet og beskytter dem ved kanter og i kabelkæder.
• Fabriksfortrådet: fast pin-konfiguration sparer dig for at crimpe enkelte ledere.
• Kun 5 g: vejer næsten ikke noget på bevægelige akser.

Detaljer om stikforbindelserne

Forbindelsen fra controller til motor er PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 og PIN 4 → PIN 6. Bondtech gør opmærksom på, at denne ledningsføring skal passe til ledningsdiagrammet for din egen anvendelse.

Hvilken motor er det beregnet til?

Fra fabrikken er kablet fortrådet til Bondtechs 40 mm Nema17-gearmotor. Ved andre motorer afgør pin-konfigurationen, om det kan bruges direkte.

Ofte stillede spørgsmål (FAQ)

Passer kablet til alle stepmotorer?

Nej. Det er fortrådet til Bondtechs 40 mm Nema17-gearmotor. Ved andre motorer eller boards bør du kontrollere pin-konfigurationen i forhold til ledningsdiagrammet for dit system på forhånd.

Hvilke stik sidder i enderne?

På controllersiden sidder et JST-XH-stik med 4 ben, og på motorsiden et JST-XH-stik med 6 ben. De to ender er altså forskellige – det er ikke et rent 4-bens-til-4-bens-kabel.

Hvor langt er kablet?

700 mm. Det gør det også muligt at nå et bundkort, der er monteret længere væk, uden at spænde kablet.
