Bondtech HeatLink-kabelsko

Bondtech HeatLink-ledningshylse – tilslut varmelegemet uden lodning

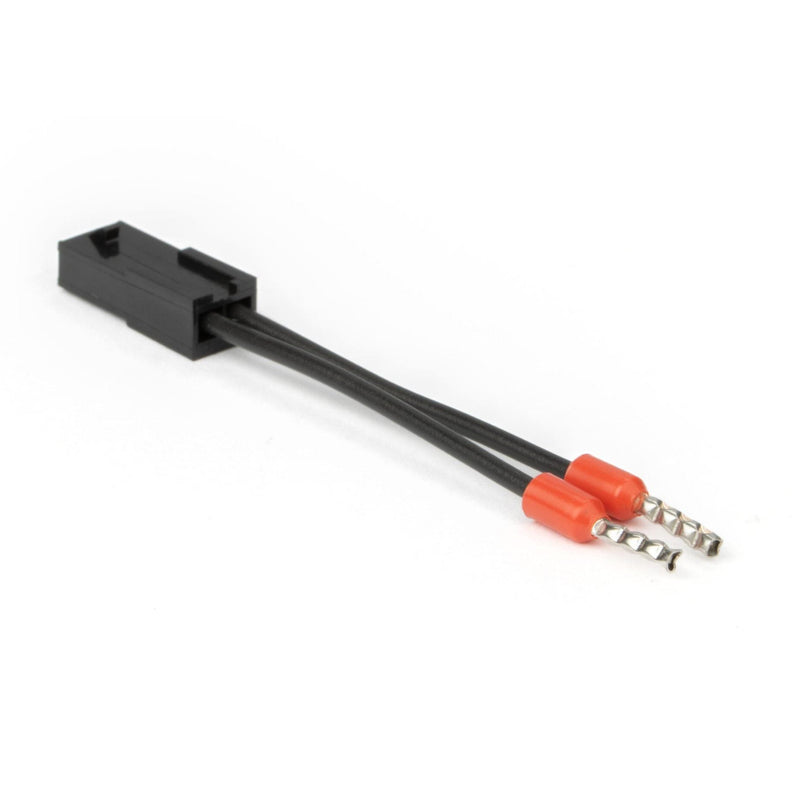

HeatLink-ledningshylsen er et 50 mm kort interfacekabel med et Molex Micro-Fit 3.0-stik i den ene ende og en ledningshylsetilslutning i den anden. Det forbinder Bondtech-varmelegemer og -termistorer med den eksisterende printerelektronik, uden at kablerne skal loddes eller krympes. Det er beregnet til alle, der ikke ønsker at ændre den originale kabelføring ved ombygning af hotenden.

Dine fordele i overblik:

• Ingen lodning: Stikforbindelse i stedet for loddekolbe – ombygningen lykkes også uden elektronik­erfaring og kan altid føres tilbage til den oprindelige tilstand.
• Ledningshylsetilslutning: Passer til klemmer med plads til ledningshylser, som bruges til varmelegemer på mange Prusa- og Creality-boards.
• 50 mm længde: Kablet forsvinder helt ind i elektronikkabinettet, så intet hænger løst ud.
• Molex Micro-Fit 3.0: Standardiseret interface til HeatLink-systemet – varmelegemer og termistorer kan senere udskiftes uden ny kabelføring.
• 5 g vægt: Ren forbindelsesdel i kabinettet uden indflydelse på den bevægelige masse ved printhovedet.

Testet modelliste i stedet for gætterier

Til tilslutning af 50 W-varmelegemer nævner Bondtech blandt andet Prusa i3 MK2/MK2.5/MK3 (inkl. s/+), Creality CR-10 samt s-varianter, CR-20 Pro, CR-5 Pro, CR-X samt Ender-3, Ender-3 Pro og Ender-3 V2. Ifølge producenten dækker det samlet mindst 25 Creality- og Prusa-modeller.

Modulært HeatLink-system

HeatLink adskiller varmelegemet eller termistoren fra den printerspecifikke tilslutning: Det 50 mm lange interfacekabel tilpasses den pågældende printer, mens selve komponenten tilsluttes via Molex Micro-Fit 3.0.

Ofte stillede spørgsmål (FAQ)

Følger et varmelegeme eller en termistor med i leveringen?

Nej. Leveringen omfatter udelukkende interfacekablet i posen. Et varmelegeme eller en termistor fra HeatLink-programmet skal købes separat.

Kan jeg også bruge kablet til en 300 °C-termistor?

HeatLink-programmet omfatter interfacekabler til termistorer, men producentens liste angiver i øjeblikket ingen printermodeller til 300 °C-termistorer for ledningshylsevarianten – den er angivet til 50 W-varmelegemer.

Har jeg brug for specialværktøj til installationen?

Nej. Ledningshylsesiden sættes i eller skrues fast i bundkortets klemme, mens Molex-siden blot klikkes på plads. Lodning og krympning er ikke nødvendigt.
