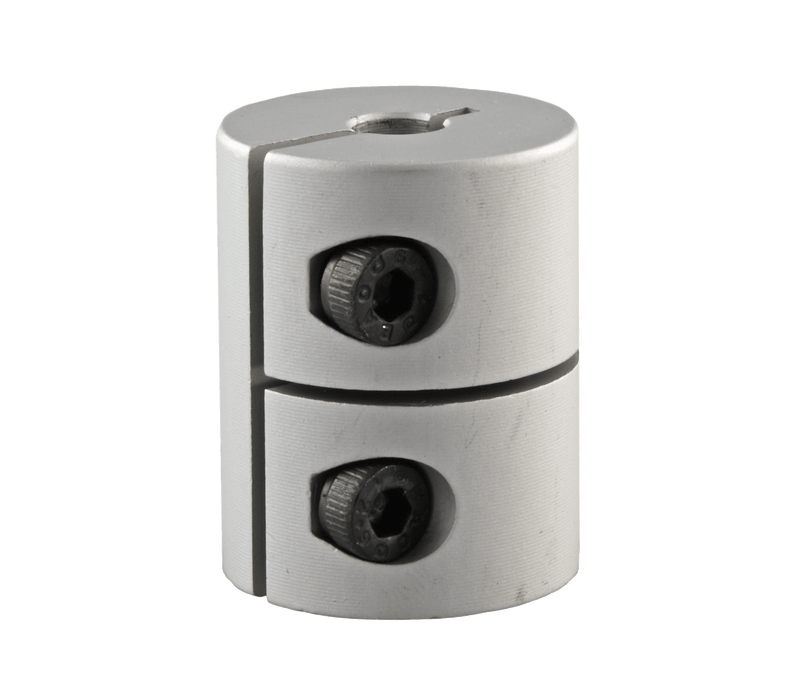

BIQU BX Starre klemmekobling 5 × 8 mm

BIQU BX stiv klemkobling 5x8 mm – slørfri Z-akseforbindelse

Den stive klemkobling forbinder 5 mm-motorakslen på stepmotoren med en 8 mm trapezgevindspindel. Den er beregnet til brugere af BIQU BX og tilsvarende konstruktioner, som vil fjerne slør og forskydning i Z-aksen – for eksempel som erstatning for en slidt eller beskadiget kobling.

Overblik – dine fordele:

• Stiv konstruktion: Uden et fjedrende mellemstykke overføres rotationsbevægelsen direkte, hvilket ifølge producenten minimerer slør og fejljustering.
• Dobbelt skrueklemning: Hver side klemmes med to skruer i stedet for en pinolskrue – det reducerer risikoen for, at forbindelsen løsner sig under kontinuerlig drift.
• Aluminiumlegering: Vridningsstift materiale, der optager kræfterne fra Z-spindlen.
• Boring 5x8 mm: Passer til almindelige NEMA-17-aksler på 5 mm og spindler med en diameter på 8 mm.
• Kompakt reservedel: Med en forsendelsesvægt på omkring 50 g er det en lille komponent med direkte betydning for Z-nøjagtigheden.

Hvorfor stiv i stedet for fleksibel?

Fleksible akselkoblinger fjedrer under belastning og kan vride sig minimalt i Z-retningen. Den stive klemmevariant overfører bevægelsen uden denne eftergivelighed – ifølge producenten bidrager det direkte til Z-aksens bevægelsesnøjagtighed.

Klemning med to skruer på hver side

I stedet for at trykke punktvist med en pinolskrue omslutter den slidsede kobling aksel og spindel over en større flade. Det forhindrer indhak i motorakslen og holder forbindelsen fast, også efter mange Z-bevægelser.

Ofte stillede spørgsmål (FAQ)

Passer koblingen kun til BIQU BX?

Den er udviklet til BIQU BX, men passer grundlæggende til enhver konstruktion med en 5 mm-motoraksel og en 8 mm-spindel. Mål begge diametre før køb.

Har jeg brug for en stiv kobling, hvis motor og spindel ikke flugter præcist?

Nej. En stiv kobling udligner ikke akseforskydning – den forudsætter, at motoraksel og spindel flugter korrekt. Hvis det ikke er tilfældet, overfører den fejlstillingen til lejerne.

Hvilket værktøj kræves til monteringen?

Klemskruerne spændes med en passende unbrakonøgle; yderligere værktøj er ikke nødvendigt.
