BIQU BTT TMC2209 V1.3

BIQU BTT TMC2209 V1.3 – Støjsvag steppermotordriver til eftermontering

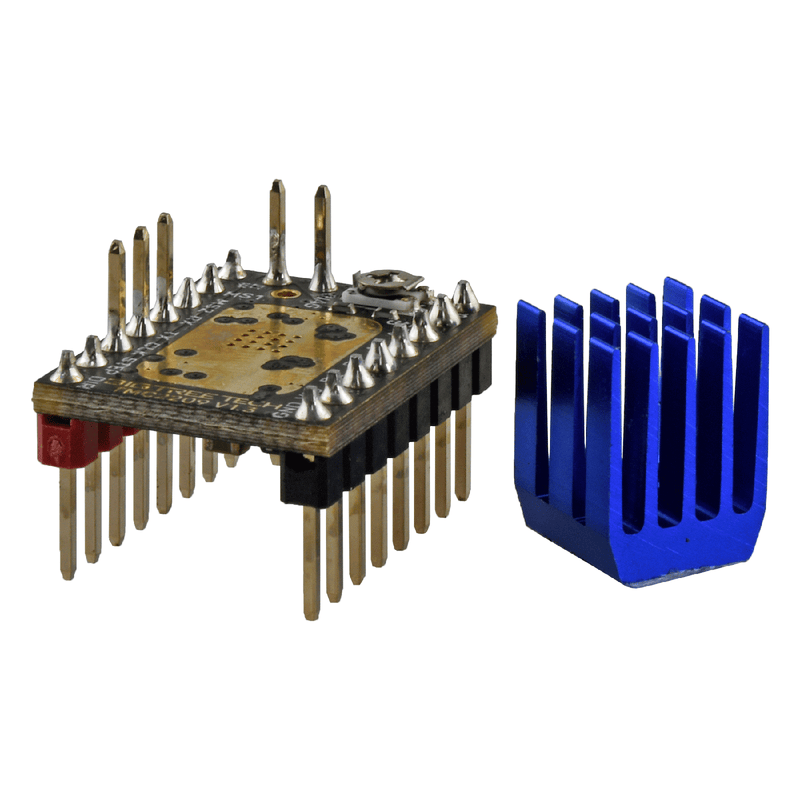

TMC2209 V1.3 er en steppermotordriver til 3D-printere, CNC-maskiner og andre motion control-systemer. Den håndterer klassiske STEP/DIR-signaler og kan desuden konfigureres via UART. Den henvender sig derfor til alle, der vil reducere printerens høje akselyde og samtidig få mere kontrol over motorstyringen.

Dine fordele på et øjeblik:

• Støjsvag drift: StealthChop2 reducerer motorstøjen mærkbart – relevant, hvis printeren står i boligen eller på kontoret.
• UART-konfiguration: Strøm, microstepping og diagnosticering kan indstilles via software i stedet for at rode med jumpere og potentiometer.
• Sensorless homing: StallGuard4 muliggør referencering uden mekaniske endestopkontakter og sparer kabelføring.
• Pin-kompatibelt design: Udskiftning af ældre drivere kan foretages uden ændringer på boardet eller i kabelbundtet.
• Bredt spændingsområde: Ifølge databladet kan den bruges fra ca. 4,75 V til 29 V – velegnet til både 12 V- og 24 V-opsætninger.

Strøm og støjsvag drift

Producenten angiver en RMS-motorstrøm på op til 2,0 A ved en spidsstrøm på op til 2,8 A. Modulets vægt er 50 g.

Microstepping op til 256

Via SpreadCycle og MicroPlyer-interpolation opnås der ifølge producenten op til 256 microsteps, hvilket reducerer vibrationer og gør bevægelserne mere jævne.

Ofte stillede spørgsmål (FAQ)

Passer driveren til mit eksisterende mainboard?

Designet er pin-kompatibelt med tidligere drivergenerationer, så en opgradering er beregnet til at kunne foretages uden større ændringer af kabelføring eller board. Kontrollér dog boardets sokkel før køb.

Har jeg nødvendigvis brug for UART?

Nej. Driveren fungerer også med klassiske STEP/DIR-signaler. UART er kun nødvendigt, hvis du vil bruge konfiguration, diagnosticering eller sensorless homing via software.

Er sensorless homing muligt med alle boards?

StallGuard4 kræver en UART-forbindelse og passende firmwareunderstøttelse. Uden disse forudsætninger foregår referenceringen via endestopkontakter.
