BIGTREETECH SKR Mini E3 V2.0
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für Ender-3 Besitzer, die vom lauten Serienboard weg wollen und später BLTouch oder Filamentsensor nachrüsten möchten.
- Vor dem Kauf den eigenen Displaytyp prüfen: LCD12864 und TFT brauchen unterschiedliche Firmware, die per SD-Karte selbst geflasht werden muss.
- Sensorless Homing und externe Endschalter schließen sich gegenseitig aus – wer beides erwartet, muss sich für eine Variante entscheiden.
Persönliche Beratung von echten Machern aus Tuttlingen.
BIGTREETECH SKR Mini E3 V2.0 – Lydsvag Ender-3-opgradering uden besvær

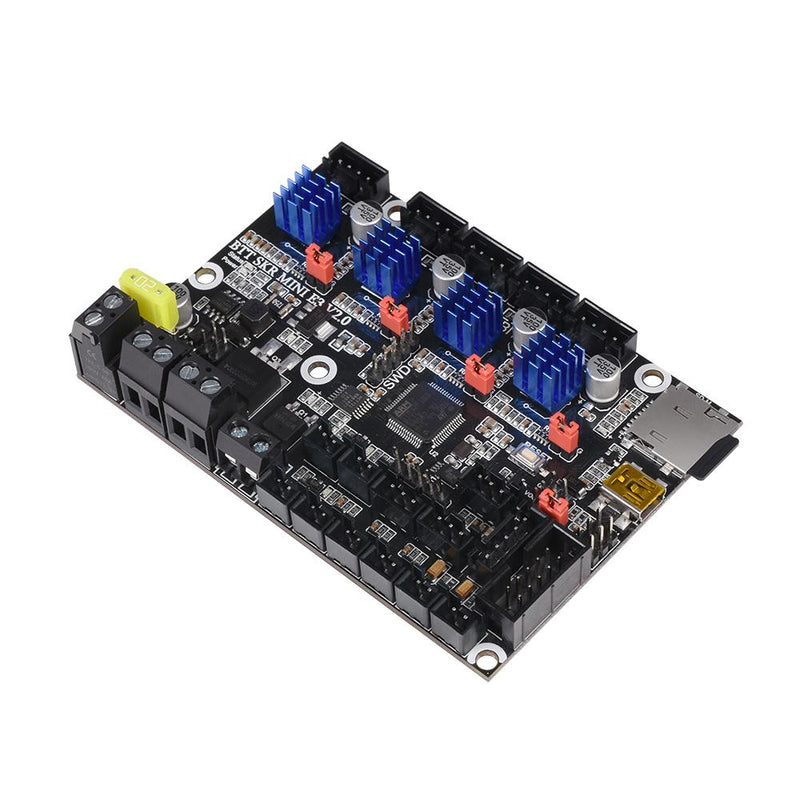

SKR Mini E3 V2.0 er et 32-bit-mainboard, der er udviklet som en direkte erstatning for det originale Ender-3-board. TMC2209-trinmotordriverne er allerede integreret og tilsluttet i UART-tilstand – dermed behøver du ikke købe separate drivere, og det typiske støjniveau fra standardboardet reduceres markant. Ekstra tilslutninger giver mulighed for senere opgraderinger.
Overblik – dine fordele:
- Direkte erstatning: Designet til Ender-3's formfaktor, så det er ikke nødvendigt at ændre kabinettet eller omkoble hele printeren.
- TMC2209 i UART-tilstand: Driverne er loddet fast og styres via firmwaren – ingen potentiometre og ingen eftermontering af drivermoduler.
- Tilslutninger til opgraderinger: BLTouch, filamentføler, BTT UPS 24V og BTT Relay kan tilsluttes direkte.
- Dual-Z parallelt: Parallel Dual-Z-tilslutning og to CNC-blæserporte til udbygning af mekanikken.
- 12–24 V-indgang: Fungerer både i 12 V- og 24 V-opsætninger, og MOSFET'en til varmebedet er dimensioneret derefter.
32-bit-beregningskraft i stedet for et 8-bit-standardboard
Som MCU anvendes en STM32F103RCT6, mens strømforsyningen håndteres af en MP1584EN-konverter. Printkortet er udført i fire lag, hvilket producenten begrunder med en forbedret varmeafledning.
Sensorless Homing via jumper
Sensorless Homing kan aktiveres via jumpere – men så kan eksterne endestopkontakter ikke bruges parallelt. Hvis du vil beholde de mekaniske endestop, skal du blot lade jumperne sidde som ved levering.
Ofte stillede spørgsmål (FAQ)
Kan jeg fortsat bruge mit eksisterende display?
Ender-3 LCD12864 samt 2,4"- og 3,5"-TFT-displays understøttes. Kontrollér før bestilling, hvilken displaytype der er installeret i din printer.
Skal jeg selv installere firmware?
Ja. Den passende firmware flashes via et SD-kort, tilpasset displaytypen og printerkonfigurationen. Installationen skal altid udføres, mens strømmen er afbrudt.
Har jeg brug for ekstra trinmotordrivere?
Nej. TMC2209-driverne er allerede integreret på boardet og konfigureres via UART, så separate drivermoduler er ikke nødvendige.
Hvordan forbinder jeg boardet med pc'en?
Via Mini-USB-B-tilslutningen på printkortet.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 100 g |
|---|
