BigTreeTech CB1 V2.2-enkeltkort

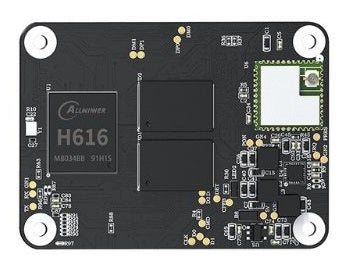

BigTreeTech CB1 V2.2 Single Board – Klipper-computermodul i CM4-format

CB1 V2.2 er et computermodul, der er udviklet som et alternativ til Raspberry Pi Compute Module 4. I Klipper-opsætninger varetager det beregningsarbejdet og kan sættes direkte på CM4-kompatible bærekort samt på bundkort i BigTreeTechs Manta-serie. Dermed løser det det klassiske problem med at skulle skaffe en svært tilgængelig singleboard-computer og kabling til en Klipper-ombygning.

Overblik – dine fordele:

• CM4-formfaktor: Samme BTB-header og samme mål som Raspberry Pi CM4 – passer i eksisterende bærekort uden adapterarbejde.
• Quad-core ved 1,5 GHz: Allwinner H616 (Cortex-A53) leverer tilstrækkelige reserver til Klipper, webgrænseflade og kamerastreaming parallelt.
• Kabel eller Wi-Fi: 100M-Ethernet og 2,4 GHz-Wi-Fi (802.11 b/g/n) er indbygget – printeren kan også komme på nettet dér, hvor der ikke er en netværksforbindelse.
• Klipper-klar platform: Linux-/Debian-understøttelse og optimering til Manta-bundkort (M4P, M5P, M8P) samt BTT Pi4B-adapteren (ifølge producenten).
• Kompakt og let: 40 × 55 mm ved en vægt på 35 g – passer også i trange elektronikrum.

Beregningskraft og arbejdshukommelse

Ud over quad-core-CPU'en arbejder en Mali-G31-MP2-GPU med OpenGL 3.2-understøttelse, og der er 1 GB DDR3L-SDRAM. Via HDMI 2.0A kan der efter behov tilsluttes en skærm med op til 4K-opløsning.

Strømforsyning og tilslutninger

Strømforsyningen skal levere 5 V ±5 % ved 2 A; internt er der 3,3 V og 1,8 V til rådighed med hver 100 mA. USB 2.0 er tilgængelig til periferiudstyr som kamera eller USB-nøgle, mens forbindelsen til bærekortet går via BTB-stikket.

Ofte stillede spørgsmål (FAQ)

Kan jeg bruge CB1 direkte i stedet for en Raspberry Pi CM4?

Modulet bruger samme BTB-header og har samme mål som CM4 og er derfor beregnet til CM4-kompatible bærekort, blandt andet BigTreeTechs Manta-bundkort. Ved kort fra andre producenter bør du først kontrollere, om producenten tilbyder softwareunderstøttelse.

Er 1 GB RAM nok til Klipper?

Hukommelsen er dimensioneret til Klipper med webgrænseflade, og modulet er tilpasset Linux/Debian og Klipper-drift. Hvis du vil køre mange ekstra tjenester parallelt, bør du tage højde for den begrænsede mængde arbejdshukommelse.

Hvad skal jeg bruge ud over modulet?

CB1 er et computermodul uden egne tilslutninger og kræver et passende bærekort – for eksempel et Manta-bundkort (M4P, M5P, M8P) eller BTT Pi4B-adapteren – samt en 5 V-strømforsyning på 2 A.
